Sistema Acústico Tablaroca®

El Sistema Acústico es ideal para: Hoteles, oficinas, hospitales, cines, centros comerciales, departamentos, etc. Para diseñar el muro divisorio más adecuado que resuelva cualquier necesidad se presentan los siguientes criterios relacionados con el sonido: Decibel (dB): Unidad de medida de intensidades del sonido. Resistencia a la transmisión del sonido: Propiedad de los elementos para evitar que el sonido se transmita de un local a otro. Entre menos sea el número de decibeles transmitidos al local adyacente, mayor será la calidad del muro o entrepiso. El sistema para evaluar esta propiedad en los muros divisorios o plafones es llamado STC (Sound Transmission Class). Los métodos de pruebas son determinados y descritos por ASTM.

file

Isométrico Muro

Descripción:

1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61 cm.
2) Anclas a cada 61 cm.
3) Capa sencilla de tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm. en ambas caras.
4) Colchoneta de lana mineral o fibra de vidrio.
5) Tornillos USG tipo S de 1” a cada 30.5 cm.
6) Cinta de refuerzo Perfacinta® marca Tablaroca®.
7) Juntas alternadas y tratadas.

Protección contra fuego Prueba contra fuego

STC

Valor “R” *hr.ft.² °F/Btu.

Altura máxima

Empuje

NA



Sin colchoneta 34 STC

1.12

3.30 L/240

24 kg/m2

1 hour

UL-U494

FV 2 1/2 "47 STC

 9.12

 3.30 L/240

 24 kg/m2

1 hour



LM 2 "47 STC

8.82

 3.30 L/240

24 kg/m2

* Valor “R” tablero de yeso marca Tablaroca® Firecode® "X " de 15.9 mm = 0.56 hr.ft.² °F/Btu.

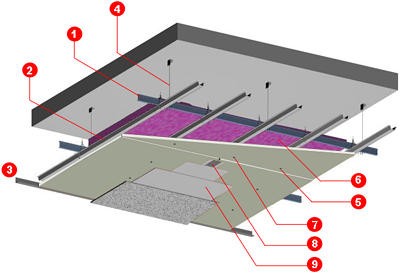

Isométrico plafón corrido

isometrico-tablaroca-normal-plafon

Descripción:

1) Canaletas de carga USG calibre 22 a cada 1.22 m (4' ) entre ellas.
2) Canales listón calibre 26 a cada 61 cm (24") máximo entre ellos.
3) Ángulo de amarre USG calibre 26.
4) Alambre galvanizado del número 12.
5) Capa sencilla de tablero de yeso marca Tablaroca® Firecode®
"X" de 15.9 mm.
6) Colchoneta de lana mineral o fibra de vidrio.
7) Tornillos USG tipo S de 1” a cada 20 cm máximo.
8) Cinta de refuerzo Perfacinta® marca Tablaroca®.
9) Juntas alternadas y tratadas.



Valor “R” *hr.ft.² °F/Btu

Empuje

Sin colchoneta

0.56

24 kg/m2

FV 3-1/2 "

 13.56

 24 kg/m2

LM 2 "

8.26

24 kg/m2

* Valor "R" del tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm = 0.56 hr. ft.² °F/Btu.

Al valor "R" se le suma el coeficiente de la losa según proyecto.


Isométrico muro doble capa

MX_Illustrations_Systems_Sistema-Tablaroca-FC-DobleCapa

Descripción:

1) Bastidor metálico USG 9.20 calibre 26 con postes USG a cada 61 cm.
2) Anclas a 61 cm.
3) Doble capa de tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm. en ambas caras.
4) Fijación de primeras capas de tornillos USG tipo S de 1" a 30.5 cm. y de segundas capas con tornillos USG tipo S de 1-5/8" a 30.5 cm.
5) Colchoneta de lana mineral o fibra de vidrio.
6) Juntas alternadas y tratadas en la segunda capa únicamente.
7) Cinta de refuerzo Perfacinta® marca Tablaroca®.
8) Calafateo del perímetro del muro con sellador acústico no endurecible para evitar el paso del sonido.

Protección
contra fuego

Prueba
contra fuego

STC

Valor “R” *
hr.ft.² °F/Btu.

Altura máxima

Empuje

N.A.



Sin colchoneta 40 STC

2.24

4.20 L/240

24 kg./m2

2 horas

NRC-TL-92-412

FV 3 1/2" 55 STC

 15.24

 4.20 L/240

 24 kg./m2

2 horas

 UL DES U411

LM 3" 56 STC

13.34

 4.20 L/240

24 kg./m2

 * Valor "R" del tablero  de yeso marca Tablaroca® Firecode® "X" 15.9 mm = 0.56 hr.ft. ² ° F / Btu.

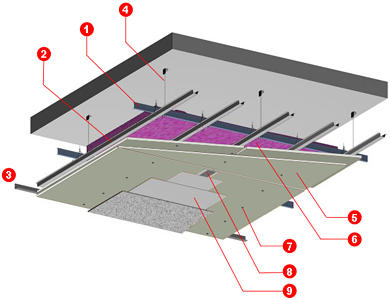

Isométrico plafón corrido doble capa

file

Descripción:

1) Canaletas de carga USG calibre 22 a cada 1.22 m (4' ) entre ellas.
2) Canales listón calibre 26 a cada 61 cm (24") máximo entre ellos.
3) Ángulo de amarre USG calibre 26.
4) Alambre galvanizado del número 12.
5) Doble capa de tablero de yeso marca Tablaroca® Firecode®
"X" de 15.9 mm.
6) Colchoneta de lana mineral o fibra de vidrio.
7) Tornillos USG tipo S de 1” a cada 20 cm máximo.
8) Cinta de refuerzo Perfacinta® marca Tablaroca®.
9) Juntas alternadas y tratada.



Valor “R” *
hr.ft.² °F/Btu

Empuje

Sin colchoneta

1.12

24 kg./m2

FV 3-1/2"

 14.12

 24 kg./m2

LM 2"

8.82

24 kg./m2

* Valor "R" del tablero de yeso marca Tablaroca® Firecode® "X" de 15.9 mm = 0.56 hr. ft.² °F/Btu.  Al valor "R" se le suma el coeficiente de la losa según proyecto.
