Sistema Contra Humedad y Hongos USG TABLAROCA® Anti Moho

Bienvenido a la nueva generación de sistemas constructivos contra humedad y hongos USG TABLAROCA® ANTI MOHO, disponibles desde el 16 de mayo de 2012 y que sustituyen a TABLAROCA® WR.

El tablero de yeso marca USG TABLAROCA® ANTI MOHO está diseñado para ser instalado en zonas geográficas o áreas habitacionales con alta concentración de humedad relativa. Es tratado con potentes inhibidores que combaten los hongos no sólo en la superficie del papel, sino a través del núcleo.

El tablero marca USG TABLAROCA® ANTI MOHO ofrece los siguientes sistemas:

  • Sistema contra humedad y hongos: USG TABLAROCA® ANTI MOHO.
  • Sistema contra humedad, hongos y fuego: USG TABLAROCA® ANTI MOHO FIRECODE®.

Isométrico muro

file

Descripción:

1) Bastidor metálico con postes USG 6.35 calibre 26 a cada 61 cm.
2) Anclas a 61 cm.
3) Una capa de tablero de yeso marca USG TABLAROCA® ANTI MOHO FIRECODE® "X" de 15.9 mm en ambas caras.
4) Colchoneta de lana mineral o fibra de vidrio.
5) Tornillos USG tipo S de 1" a 30.5 cm.
6) Cinta de refuerzo Perfacinta marca USG TABLAROCA®.
7) Juntas alternadas y tratadas.

Protección
contra fuego

Prueba
contra fuego

STC

Valor “R” *
hr.ft.² °F/Btu.

Altura máxima

Empuje

N.A.



Sin colchoneta 34 STC

1.12

3.30 L/240

24 kg./m2

1 hora

UL-U494

FV 2-1/2" 47 STC

 9.12

3.30 L/240

24 kg./m2

1 hora



LM 2" 47 STC

8.82

3.30 L/240

24 kg./m2

* Valor “R” tablero de yeso marca USG TABLAROCA® ANTI MOHO FIRECODE® "X " de 15.9 mm = 0.56 hr.ft.² °F/Btu.

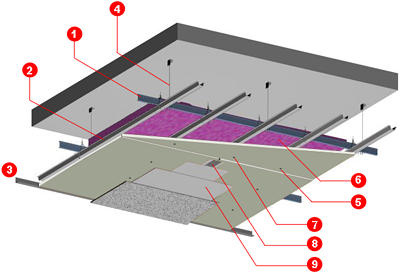

Isométrico plafón corrido

file

Descripción:

1) Canaletas de carga USG calibre 22 a cada 1.22 m (4' ) entre ellas.
2) Canales listón calibre 26 a cada 40.6 cm máximo entre ellos.
3) Ángulo de amarre USG calibre 26.
4) Alambre galvanizado del número 12.
5) Doble capa de tablero de yeso marca USG TABLAROCA® ANTI MOHO FIRECODE® "X" de 15.9 mm.
6) Colchoneta de lana mineral o fibra de vidrio.
7) Tornillos USG tipo S de 1” a cada 30.5 cm máximo.
8) Cinta de refuerzo Perfacinta marca USG TABLAROCA®.
9) Juntas alternadas y tratadas.



Valor “R” *
hr.ft.² °F/Btu

Empuje

Sin colchoneta

0.56

24 kg./m2

FV 3-1/2"

 13.56

24 kg./m2

LM 2"

8.26

24 kg./m2

* Valor "R" del tablero de yeso marca USG TABLAROCA® ANTI MOHO FIRECODE® "X" de 15.9 mm = 0.56 hr. ft.² °F/Btu.

Al valor "R" se le suma el coeficiente de la losa según proyecto.
