Aperçu
Aperçu

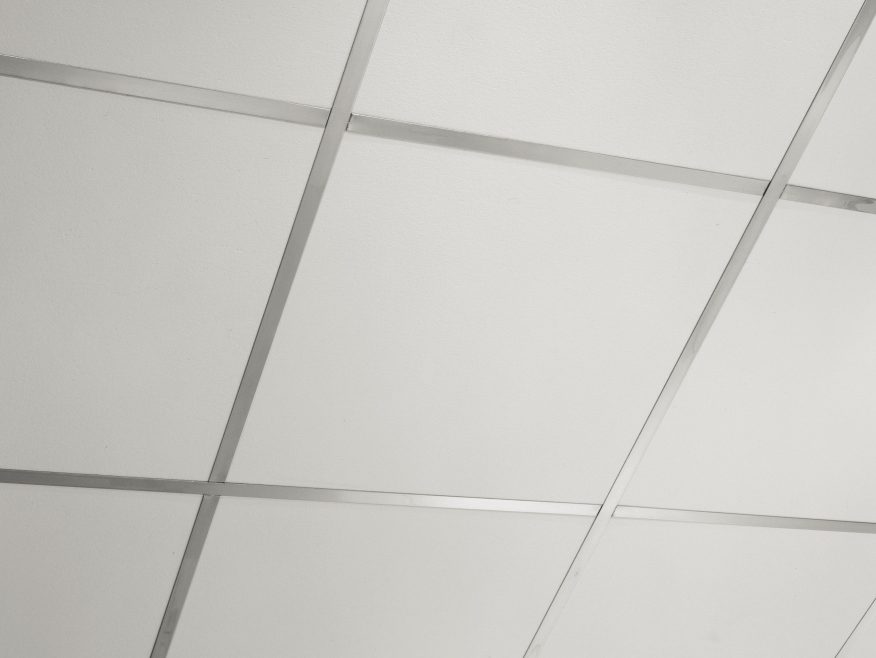

Ce système simple, polyvalent et peu coûteux est le système de suspension acoustique le plus couramment utilisé offrant un accès maximal. Le Système De Suspension Acoustique Donn DX/DXL 15/16" est résistant à la rouille et offre des capacités de charge appropriées pour les panneaux acoustiques, les appareils d’éclairage et les éléments de distribution d’air. Le système peut être utilisé pour des applications générales et des applications à indice de résistance au feu.
Caractéristiques principales
Le Système De Suspension Acoustique DonnDX/DXL15/16" dispose d’une structure en acier galvanisé qui neutralise la rouille. Ce système de suspension, résistant à la torsion et offrant un aspect net sans les bords en acier apparents, est disponible dans un vaste choix de couleurs pour s’agencer aux panneaux de plafond CGC.- Système de tés apparents de 15/16''. Pour utilisation générale et applications à indice de résistance au feu.
- Économie maximale et simplicité de design.
- Compatible avec le système de plafond intégré USG Logix
- Le système USG DXL offre plus de 80 assemblages UL (jusqu’à trois heures).
- Tés secondaires avec extrémités prolongées résistant à la torsion et donnant une finition professionnelle sans bords apparents.
- Conforme ou supérieur à toutes les exigences des codes nationaux, y compris contre les mouvements sismiques.
- Tés secondaires avec attache brevetés Quick-Release
- Contenu hautement recyclé (CHR) disponible.
- Offert en couleurs spéciales.
- Évalué par l’ICC-ES pour les installations parasismiques (ESR-1222).
Profil
Compatibilité des bordures
couleurs et finitions: Atmosphere 3681
Tees et moulures
Tees et moulures
De quoi ai-je besoin pour construire ce système de suspension?
- KEY:
- 1) Tee principaux
- 2) Tee croisés
- 3) Moulure murale
Estimez vos matériaux de plafond
Calculez rapidement et facilement le nombre de panneaux de plafond, de moulures et de tés dont vous aurez besoin pour votre projet!
Tees principaux
- Firecode®
| Item Number | Classification ASTM | Longueur | Hauteur | Fire Class | IBC sismique | Rated Load | |||
|---|---|---|---|---|---|---|---|---|---|
| 4' Hanger Spacing | 5' Hanger Spacing | 6' Hanger Spacing | |||||||
| DX24 | Intermediate Duty | 12.00 foot | 1.64 inch | Classe A | A-C | 12 lb./LF | 6.3 lb./LF | 3.7 lb./LF | |
| DXL26HRC | Heavy Duty | 12.00 foot | 1.64 inch | Firecode® | A-F | 16 lb./LF | 8.4 lb./LF | 5 lb./LF | |
| DXL26 | Heavy Duty | 12.00 foot | 1.64 inch | Firecode® | A-F | 16 lb./LF | 8.4 lb./LF | 5 lb./LF | |
| DXL24HRC | Intermediate Duty | 12.00 foot | 1.64 inch | Firecode® | A-C | 12 lb./LF | 6.3 lb./LF | 3.7 lb./LF | |
| DXL24 | Intermediate Duty | 12.00 foot | 1.64 inch | Firecode® | A-C | 12 lb./LF | 6.3 lb./LF | 3.7 lb./LF | |
| DXL24-10 | Intermediate Duty | 10.00 foot | 1.64 inch | Firecode® | A-C | 12 lb./LF | 6.3 lb./LF | 3.7 lb./LF | |
Tees croisés
- Firecode®
| Item Number | Longueur | Hauteur | Fire Class |
|---|---|---|---|
| DX416 | 4.00 foot | 1.00 inch | Classe A |
| DX216 | 2.00 foot | 1.00 inch | Classe A |
| DX3016 | 30.00 inch | 1.00 inch | Classe A |
| DX2016 | 20.00 inch | 1.00 inch | Classe A |
| DXL524 | 5.00 foot | 1.50 inch | Firecode® |
| DXL424 | 4.00 foot | 1.50 inch | Firecode® |
| DX422HRC | 4.00 foot | 1.50 inch | Classe A |
| DX824 | 8.00 foot | 1.50 inch | Classe A |
| DX624 | 6.00 foot | 1.50 inch | Classe A |
| DX422 | 4.00 foot | 1.50 inch | Classe A |
| DXL216 | 2.00 foot | 1.00 inch | Firecode® |
| DXL424HRC | 4.00 foot | 1.50 inch | Firecode® |
| DXL216HRC | 2.00 foot | 1.00 inch | Firecode® |
Documents et Fichiers
Fiches techniques & sections de devis
| Fiche technique (Français) | PDF 1.2 MB |
Catalogues & Brochures
| Catalogue de produits (Français) | PDF 68.3 MB |
| Brochure (Français) | PDF 205.5 KB |
Ressources au design
| Fichiers CAD et Revit (Français) |
Installation et guide techniques
| Guides techniques (Français) | PDF 257.1 KB |
FDS, Certifications & Rapports
| voc-emissions-certificate (Anglais) | PDF 450.3 KB |
| Rapports d'évaluation (Anglais) | PDF 1.6 MB |
| FDS (Anglais) | PDF 205.4 KB |
Durabilité
| DSDP (HPD) (Français) |
