Système De Suspension Acoustique DonnFinelineDXF/DXLF9/16"

Documents et ressources de design

Fiche technique Fichiers CAD et Revit

Aperçu

Aperçu

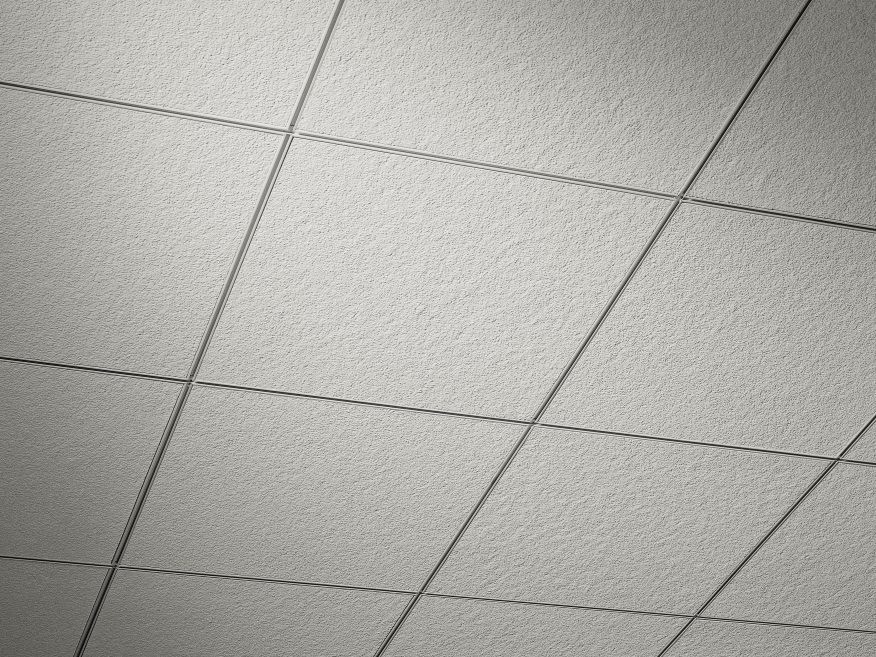

Procurant au plafond un aspect monolithique en plus des avantages d’un système de treillis à faible coût. Le Système De Suspension Acoustique Donn Fineline DXFMC/DXLFMC 9/16" permet l’accès facile au plafond, tandis que le profil étroit à rainures comportant une surface de 9/16'' de largeur et un retrait de 1/4'' dissimule le système de suspension derrière les panneaux acoustiques. Sa fente de 1/4'' loge les fixations de cloison et les appareils d’éclairage montés sur la suspension.

Caractéristiques principales

Le système est muni d’une fente de 1/4'' qui permet de loger les panneaux de plafond sans nécessiter de modifications au système de treillis. Le diffuseur d’air DonnMD facultatif offre un plan de plafond net et ininterrompu, fournissant l’air conditionné dans les immeubles de bureaux modernes tout en s’agençant parfaitement au système Fineline.
  • Système de treillis étroit à rainures avec retrait de 1/4'' donnant un plafond d’aspect profilé.
  • Retrait permettant la pose de fixations de cloison et appareils d’éclairage suspendus.
  • Intersections en onglets présentant un aspect net.
  • Conforme à toutes les exigences des codes nationaux, y compris les assemblages à indice de résistance au feu jusqu’à une heure.
  • Diffuseur d’air intégré en option.
  • Permet d’utiliser les panneaux de plafond USG CelebrationMC Snap-In pour mettre en valeur les surfaces de plafond sans changer le système de treillis.
  • Offert en couleurs spéciales.
  • Contenu hautement recyclé (CHR) disponible.
  • Évalué par l’ICC-ES pour les installations parasismiques (ESR-1222).

Profil

Donn® Brand Fineline® DXF™/DXLF™

Donn® Brand Fineline® DXF™/DXLF™

Compatibilité des bordures

Fineline

Fineline

Fineline Bevel

Fineline Bevel

couleurs et finitions: Atmosphere 3681

Atmosphere 3681
Azure 2660
Beige 142
Blue Grey 564
Breeze 2659
Charcoal 534
Dawn 3679
Deep Berry 3693
Deep Blue 3692
Deep Cranberry 3687
Deep Violet 3686
Flat Black 205
Flat White 050
Grass 3688
Halo 206
Laguna 3685
Light Brown 3690
Manila 246
Mist 053
Nectar 546
Nut Brown 3680
Ocean Ridge 3684
Old Stone 3691
Parchment 103
Peat 3682
Quartz 082
Redwood 566
Reserve White 4250
Safari 2662
Sandstone 090
Shale 3683
Sienna 565
Silver Satin 002
Silvertone 052
Slate 568
Sorbet 2658
Spruce 567
Squash 2661
Straw 143
Tangy Taleia 3689
Taupe 107
Tuscany 2663

Tees et moulures

Tees et moulures

De quoi ai-je besoin pour construire ce système de suspension?

Tees et moulures
  • KEY:
  • 1) Tee principaux
  • 2) Tee croisés
  • 3) Moulure murale

Estimez vos matériaux de plafond

Calculez rapidement et facilement le nombre de panneaux de plafond, de moulures et de tés dont vous aurez besoin pour votre projet!

Commencez maintenant

Tees principaux

  • Firecode®
Item Number Classification ASTM Longueur Hauteur Fire Class Rated Load
4' Hanger Spacing 5' Hanger Spacing 6' Hanger Spacing
DXFEVH2924 Heavy Duty 12.00 foot 1.80 inch Classe A 16 lb./LF
DXLF2924 Intermediate Duty 12.00 foot 1.80 inch Firecode® 12 lb./LF 6.2 lb./LF 3.6 lb./LF
DXF2948 Intermediate Duty 12.00 foot 1.80 inch Classe A 12 lb./LF 6.2 lb./LF 3.6 lb./LF
DXF2930 Intermediate Duty 10.00 foot 1.80 inch Classe A 12 lb./LF 6.2 lb./LF 3.6 lb./LF
DXF2924HRC Heavy Duty 12.00 foot 1.80 inch Classe A 12 lb./LF 6.2 lb./LF 3.6 lb./LF
DXFH2924 Heavy Duty 12.00 foot 1.80 inch Classe A 16 lb./LF 8 lb./LF 4.6 lb./LF
DXF2924-10 Intermediate Duty 10.00 foot 1.80 inch Classe A 12 lb./LF 6.2 lb./LF 3.6 lb./LF
DXF2924 Intermediate Duty 12.00 foot 1.80 inch Classe A 12 lb./LF 6.2 lb./LF 3.6 lb./LF
DXF2920 Intermediate Duty 10.00 foot 1.80 inch Classe A 12 lb./LF 6.2 lb./LF 3.6 lb./LF

Tees croisés

  • Firecode®
Item Number Longueur Hauteur Fire Class
DXLF429N 4.00 foot 1.80 inch Firecode®
DXF829 8.00 foot 1.80 inch Classe A
DXLF229 2.00 foot 1.80 inch Firecode®
DXF30 2.50 foot 1.80 inch Classe A
DXF229HRC 2.00 foot 1.80 inch Classe A
DXF529N 5.00 foot 1.80 inch Classe A
DXF129 1.00 foot 1.80 inch Classe A
DXF229 2.00 foot 1.80 inch Classe A
DXF629 6.00 foot 1.80 inch Classe A
DXF57 57.00 inch 1.80 inch Classe A
DXF429S 4.00 foot 1.80 inch Classe A
DXF429NHRC 4.00 foot 1.80 inch Classe A
DXF429N 4.00 foot 1.80 inch Classe A
DXF429 4.00 foot 1.80 inch Classe A
