Système de suspension acoustique DonnMD ZXLAMC 15/16"

Documents clés et fichiers de conception

Aperçu

Aperçu

Une solution de rechange abordable aux grilles en aluminium. Le système de suspension acoustique Donn ZXLA 15/16" offre une résistance supérieure à la corrosion. Il est compatible avec tous les systèmes de suspension Donn DX

Caractéristiques principales

Le système de suspension acoustique Donn MD ZXLA MC 15/16" est un système en acier galvanisé de 23,8 mm (15/16 po), coté pour sa résistance au feu, qui représente une solution de rechange abordable aux grilles en aluminium. Fabriquée en acier peint et galvanisé par immersion à chaud, et munie d’une semelle en aluminium, la grille ZXLA peut être installée dans tout environnement où une grille en aluminium serait normalement nécessaire, ce qui permet de réaliser de grandes économies par rapport aux systèmes extrudés ou entièrement en aluminium. Son fini peint en polyester et son agrafe en acier inoxydable assurent une protection inégalée contre la corrosion.
  • Le système de grille en acier galvanisé par immersion à chaud G90, muni d’un capuchon en aluminium, est conforme à la norme C635 de l’ASTM relativement à l’utilisation dans des conditions extrêmes.
  • Son fini peint en polyester et son agrafe en acier inoxydable assurent une protection inégalée contre la corrosion.
  • Conforme ou supérieur à toutes les exigences des codes nationaux, y compris celles relatives aux séismes et aux assemblages cotés pour leur résistance au feu pouvant aller jusqu’à deux heures
  • La souplesse de la conception permet de respecter les codes de sécurité des personnes
  • Le système de grille à semelle en aluminium convient aux locaux de transformation des aliments et est conforme aux exigences de l’agence américaine Food Safety and Inspection Service (FSIS) du département de l’Agriculture des États-Unis
  • Tés transversaux Quick-ReleaseMC brevetés
  • Convient à de nombreuses applications de soulèvement dû au vent.
  • Soumis à des essais pour les conditions environnementales conformément à la norme C635 de l’ASTM

Profil

Donn® Brand ZXLA™

Donn® Brand ZXLA™

Edge Compatibility

Shadowline

Shadowline

Shadowline biseauté

Shadowline biseauté

Shadowline aminci

Shadowline aminci

Bord carré

Bord carré

couleurs et finitions: Noir mat 205

Noir mat 205
Flat White 050
Silver Satin 002
Argent 052
Taupe 107

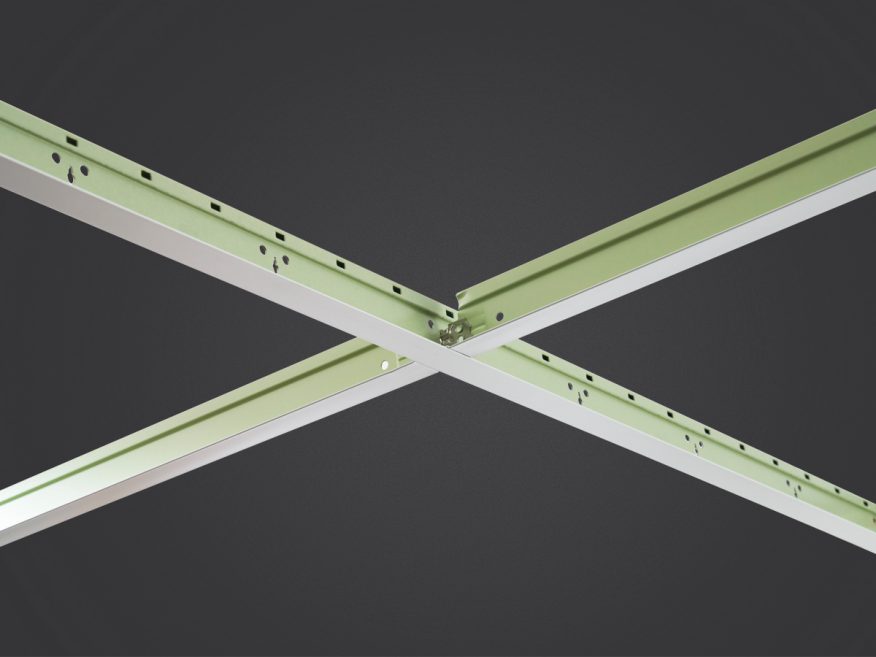

Tees & Molding

Tees & Molding

What do I need to build this Suspension System?

Tees & Molding
  • KEY:
  • 1) Main Tee
  • 2) Cross Tee
  • 3) Wall Molding

Estimez vos matériaux de plafond

Calculez rapidement et facilement le nombre de panneaux de plafond, de moulures et de tés dont vous aurez besoin pour votre projet!

Commencez maintenant

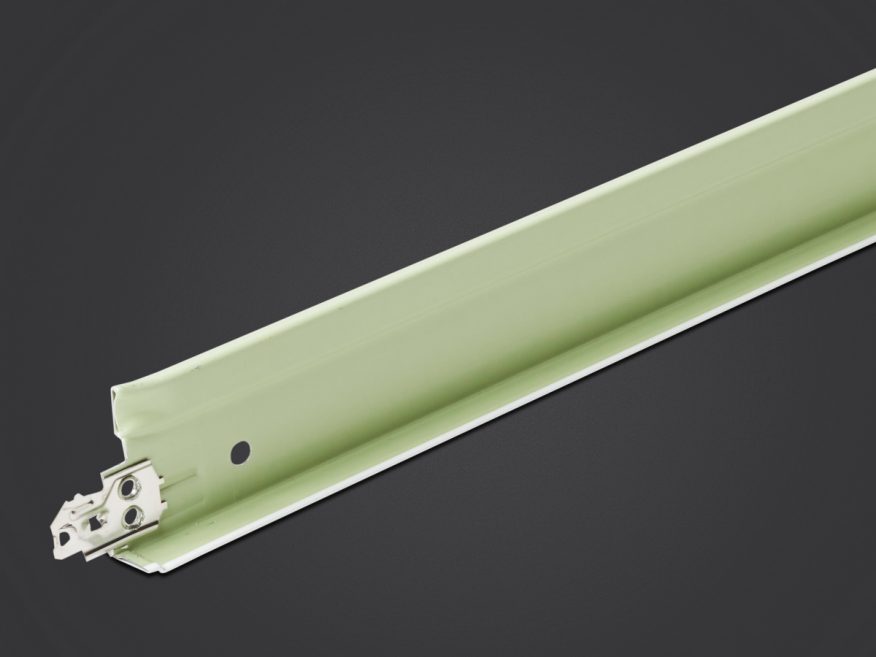

Main Tees

  • Firecodeᴹᴰ
Item Number ASTM Class Length Hauteur Classe pour la protection au feu Seismic IBC Rated Load 6' Hanger Spacing
ZXLA26 Heavy Duty 12.00 foot 1.64 inch Firecode A-F 16 lb./LF
ZXLA24 Intermediate Duty 12.00 foot 1.64 inch Firecode A-C 3.6 lb./LF

Cross Tees

  • Firecodeᴹᴰ
Item Number Length Hauteur Classe pour la protection au feu
ZXLA424 4.00 foot 1.50 inch Firecode
ZXLA224 2.00 foot 1.50 inch Firecode
